前面章节简单介绍了 Feduration 插件，以及怎样安装 Feduration 插件。本章节将介绍怎样使用 Web 管理界面的方式来设置 Feduration 相关的运行参数和策略（Federation upstream）。
下面将详细讲解如何正确地使用 Federation 插件，以 broker1（IP地址：192.168.116.51）和 broker2（IP地址：192.168.116.52）为例，在两者之间建立 Feduration exchange。其中：
broker1（192.168.116.51）为下游Broker
broker2（192.168.116.52）为上游Broker
我们将在 broker1 中创建 Federation Upstreams，从 broker2 中同步消息。最终效果，我们在 broker2 中的队列中发送一个消息，Feduration 插件将自动把消息同步到 broker1 对应的队列，客户端从 broker1 的队列中消费该消息。
在 broker1 和 broker2 中开启 rabbitmq federation 插件和 rabbitmq federation management 插件（如果不知道怎么开启，可以参考 Federation 插件安装）。

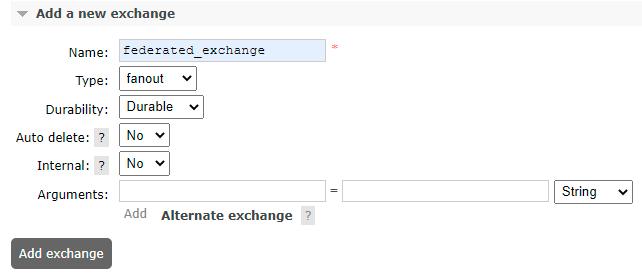

访问 http://192.168.116.51:15672/#/exchanges 地址，点击“Add a new exchange”按钮添加交换器，如下图：
其中，交换器名称为 federated_exchange，类型为 fanout。

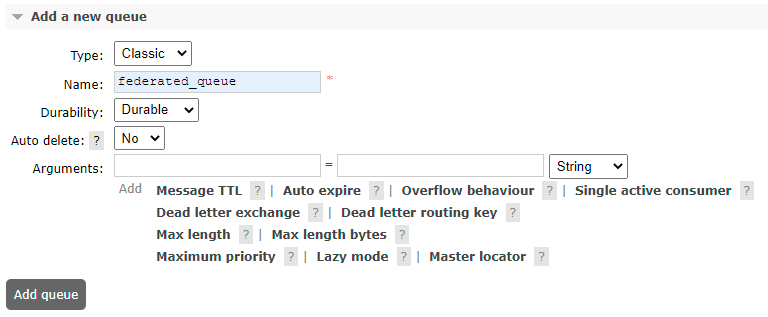

访问 http://192.168.116.51:15672/#/queues 地址，点击“Add a new queue”按钮添加队列，如下图：
其中，队列名称为 federated_queue。

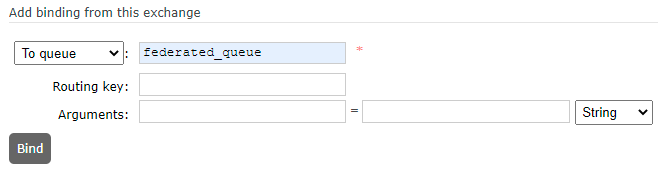

继续访问 http://192.168.116.51:15672/#/exchanges 地址，然后选择上面创建的 federated_exchange 交换器，点击“Bindings” 按钮添加绑定关系，如下图：
上图中，将 federated_exchange 交换器和 federated_queue 队列进行绑定，不使用任何绑定 KEY，这是因为交换器类型为 fanout。

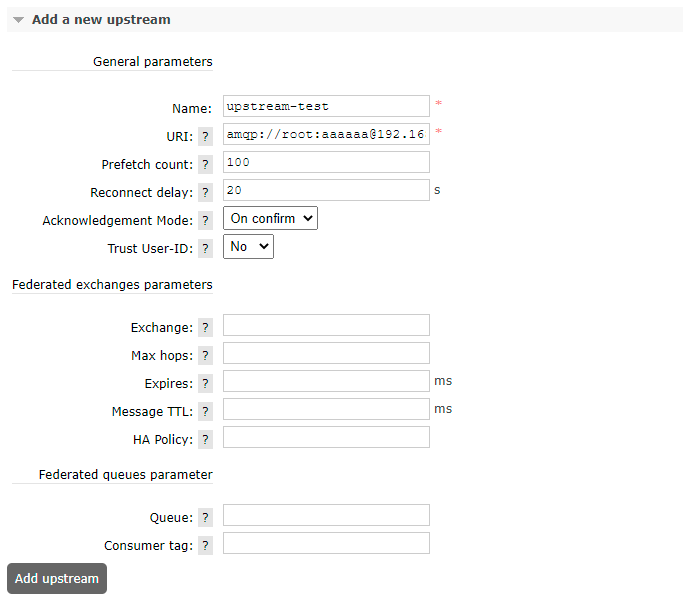

访问 http://192.168.116.51:15672/#/federation-upstreams 地址，在 broker1 中定义一个 Federation upstream。打开 Web 管理界面 “Admin” → “Federation Upstream”，点击 “Add a new upstream” 按钮进行创建，如下图：
上图中，Upstream 名称为 upstream-test，URI 为 amqp://root:aaaaaa@192.168.116.52:5672（如果你没有 root 用户，则需要先在 broker2 上创建 root 用户），Ack Mode 为 on-confirm。
表单的各个参数的含义如下（注意：括号中对应的是采用 rabbitmqctl 工具或者调用 HTTP API 接口的方式所对应的相关参数名称）：
Name：必填项，定义这个 upstream 的名称。
URI (uri)：必填项，定义 upstream AMQP 连接。例如：amqp://root:123456@192.168.116.52:5672
Prefetch count (prefetch count)：定义 Federation 内部缓存的消息条数，即在收到上游消息之后且在发送到下游之前缓存的消息条数。
Reconnect delay (reconnect-delay)：Federation link 由于某种原因断开之后，需要等待多少秒开始重新建立连接。
Acknowledgement Mode (ack-mode)：定义 Federation link 的消息确认方式。共有 3 种：
on-confirm 默认方式，表示在接收到下游的确认消息（等待下游的 Basic.Ack）之后再向上游发送消息确认，这个选项可以确保网络失败或者 Broker 宕机时不会丢失消息，但也是处理速度最慢的选项。
on-publish 表示消息发送到下游后（并需要等待下游的 Basic.Ack）再向上游发送消息确认，这个选项可以确保在网络失败的情况下不会丢失消息，但不能确保 Broker 岩机时不会丢失消息。
no-ack 表示无须进行消息确认，这个选项处理速度最快，但也最容易丢失消息。
Trust User-ID (trust-user-id)：设定 Federation 是否使用 “Validated User-ID” 这个功能。如果设置为 false 或者没有设置，那么 Federation 会忽略消息的 user_id 这个属性；如果设置为 true，则 Federation 只会转发 user_id 为上游任意有效的用户的消息。
所谓的 “Validated User-ID” 功能是指发送消息时验证消息的 user_id 的属性，在 channel.basicPublish 方法中有个参数是 BasicProperties，这个 BasicProperties 类中有个属性为 userId。可以通过如下的方法设置消息的 user_id 属性为 “root”：
AMQP.BasicProperties properties= new AMQP.BasicProperties();
properties.setUserid("root");
channel.basicPublish("amq.fanout", "", properties, "test user id" .getBytes());如果在连接 Broker 时所用的用户名为 “root”，当发送 “test user id” 这条消息时设置的 user_id 的属性为 “guest”。那么这条消息会发送失败，具体报错为“406 PRECONDITION_FAILED - user_id property set to 'guest' but authenticated user was 'root'”，只有当 user_id 设置为 “root” 时这条消息才会发送成功。
Exchange (exchange)：指定 upstream exchange 的名称，默认情况下和 federated exchange 同名。
Max hops (max-hops)：指定消息被丢弃前在 Federation link 中最大的跳转次数。默认为 1。注意即使设置 max-hops 参数为大于 1 的值，同一条消息也不会在同一个 Broker 中出现 2 次，但是有可能会在多个节点中被复制。
Expires (expires)：指定 Federation link 断开之后，federated queue 所对应的 upstream queue 的超时时间，默认为 “none”。none 表示不删除，单位为 ms。这个参数相当于设置普通队列的 x-expires 参数。设置这个值可以避免 Federation link 断开之后，生产者一直在向 brokerl 中的 exchangeA 发送消息，这些消息又不能被转发到 broker2 中而被消费掉，进而造成 brokerl 中有大量的消息堆积。
Message TTL (message-ttl)：为 federated queue 所对应的 upstream queue 设置 TTL，相当于普通队列的x-message-ttl 参数。默认为 “none”，表示消息没有超时时间。
HA policy (ha-policy)：为 federated queue 所对应的 upstream queue 设置 HA，相当于普通队列的 x-ha-policy 参数，默认为 “none”，表示队列没有任何 HA。
Queue (queue)：执行 upstream queue 的名称，默认情况下和 federated queue 同名。
Consumer tag：可选地，从 upstream 消费消息时使用的消费者标签。

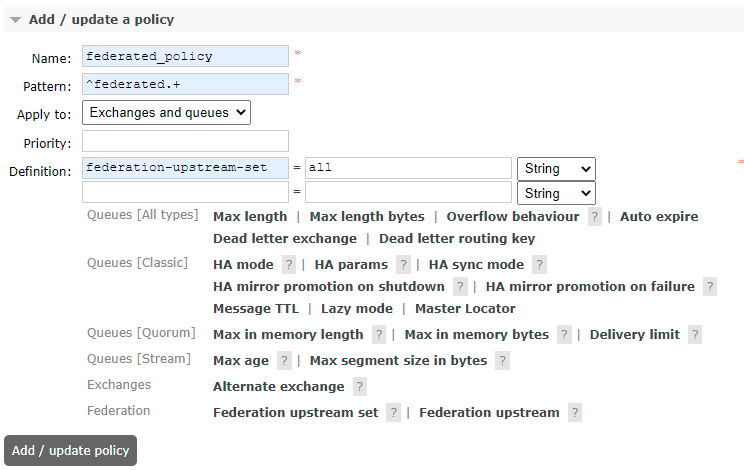

访问 http://192.168.116.51:15672/#/policies 地址，点击“Add / update a policy”按钮创建一个新的策略 Policy。如下图：
上图中，设置策略名称为 federated_policy，模式为 ^federated.+ 等等。

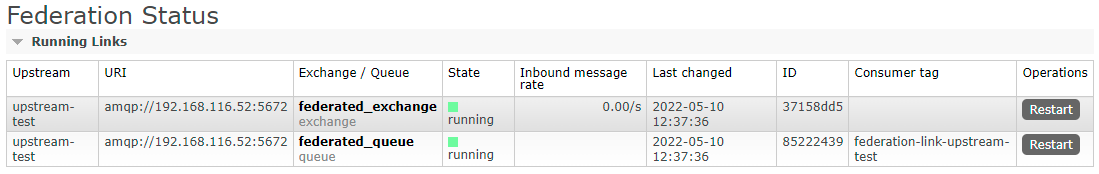

如果你成功完成了上面所有步骤，那么直接访问 http://192.168.116.51:15672/#/federation 地址，点击“Running Links”按钮查看正在运行的连接。如下图：
上图中的连接就是我们刚刚创建好的 Federation 连接信息。如果能正常看见连接信息，则 Federation Upstream 创建成功了，不容易啊！！！接下来开始测试是否可用

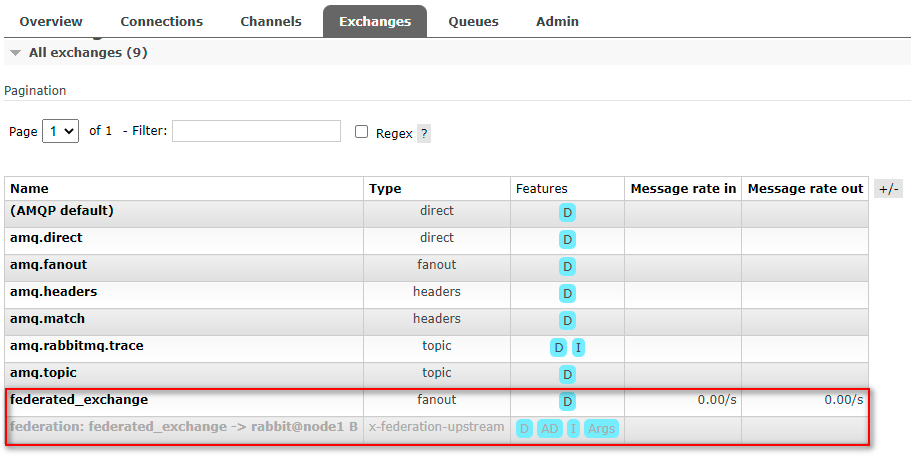

到这里，前面已经成功创建了 Federation Upstream，接下来移步到 broker2，访问 http://192.168.116.52:15672/#/exchanges 地址，查看我们创建的 federated_exchange 交换器（注意：该交换器不需要手动创建，当我们在 broker1 中成功创建 Federation Upstream 后，将会自动为我们创建一个同名的交换器和队列到 broker2）。如下图：

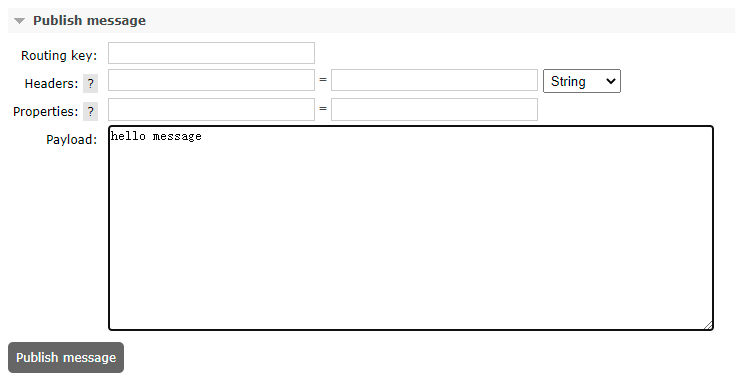

选中 federated_exchange 队列，点击“Publish message”按钮去发送消息，如下图：
上图中，只在 Payload 中填写了消息内容“hello message”，并发送。
上一步骤成功发送了消息，我们返回到 broker1 上，访问 http://192.168.116.51:15672/#/queues 地址，如下图：

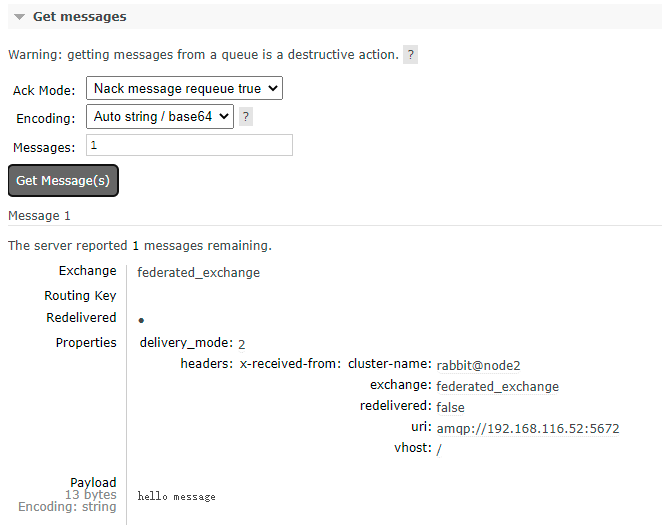

选中 federated_queue 队列，点击“Get messages”按钮去消费一个消息。如下图：
上图中，成功地消费了从 broker2 发送过来的消息。
