Activiti第一个入门实例

本实例是activiti的入门实例，讲述如何来配置activiti，以及定义第一个属于你自己的activiti流程。该流程定义了一个开始事件、一个结束事件和两个普通的用户任务。

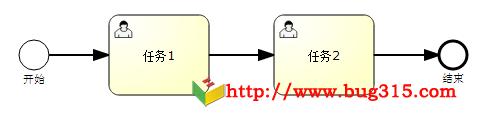

流程图如下：

环境搭建：

IDE为eclipase

activiti5.14（下载地址：https://github.com/Activiti/Activiti/releases/download/activiti-5.14/activiti-5.14.zip）

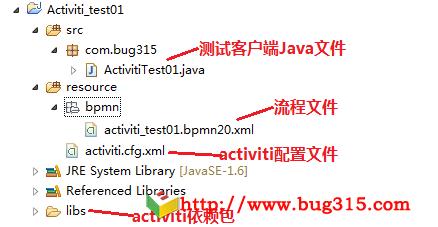

环境搭建后如下图：

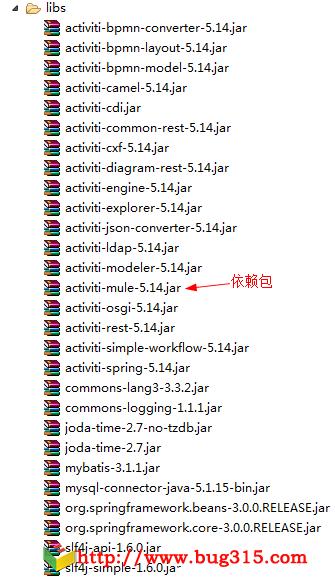

所需依赖包：

activiti配置文件（activiti.cfg.xml）：

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="https://www.springframework.org/schema/beans"
	xmlns:xsi="https://www.w3.org/2001/XMLSchema-instance"
	xsi:schemaLocation="https://www.springframework.org/schema/beans
		https://www.springframework.org/schema/beans/spring-beans-3.1.xsd">

    <bean id="processEngineConfiguration"
        class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
        <!-- 配置jdbc访问数据库的url -->
        <property name="jdbcUrl" value="jdbc:mysql://localhost:3306/activiti" />
        <!-- 配置jdbc数据库驱动类 -->
        <property name="jdbcDriver" value="com.mysql.jdbc.Driver" />
        <!-- 配置数据库用户名 -->
        <property name="jdbcUsername" value="root" />
        <!-- 配置数据库密码 -->
        <property name="jdbcPassword" value="aaaaaa" />
        <!-- 配置启动JobExecutor，使用定时器时需要 -->
        <property name="jobExecutorActivate" value="true" />
        <!-- 配置当前数据库类型，支持：oracle、mysql等 -->
        <property name="databaseType" value="mysql"/>
        <!-- 配置activiti创建数据库的模式 -->
        <property name="databaseSchemaUpdate" value="false" />
        <!-- 配置activiti保存历史数据的级别 -->
        <property name="history" value="full"/>
    </bean>

</beans>

流程文件内容如下（activiti_test01.bpmn20.xml）：

<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="https://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="https://www.w3.org/2001/XMLSchema-instance" xmlns:activiti="https://activiti.org/bpmn" xmlns:bpmndi="https://www.omg.org/spec/BPMN/20100524/DI" xmlns:omgdc="https://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="https://www.omg.org/spec/DD/20100524/DI" typeLanguage="https://www.w3.org/2001/XMLSchema" expressionLanguage="https://www.w3.org/1999/XPath" targetNamespace="https://www.activiti.org/processdef">
  <process id="activiti_test01" name="activiti_test01" isExecutable="true">

    <endEvent id="end" name="结束"></endEvent>
    <startEvent id="start" name="开始"></startEvent>
    <userTask id="task01" name="任务1"></userTask>
    <userTask id="task02" name="任务2"></userTask>

    <sequenceFlow id="sid-0BD9BF34-F3E5-4739-BC31-3D8E6625AD06" sourceRef="start" targetRef="task01"></sequenceFlow>
    <sequenceFlow id="sid-3BAB9DF2-1381-44E4-9551-E8052BB693FE" sourceRef="task01" targetRef="task02"></sequenceFlow>
    <sequenceFlow id="sid-B148A91B-4D70-4B51-BF56-C779E92C573A" sourceRef="task02" targetRef="end"></sequenceFlow>
  </process>

  <bpmndi:BPMNDiagram id="BPMNDiagram_activiti_test01">
    <bpmndi:BPMNPlane bpmnElement="activiti_test01" id="BPMNPlane_activiti_test01">
      <bpmndi:BPMNShape bpmnElement="end" id="BPMNShape_end">
        <omgdc:Bounds height="28.0" width="28.0" x="510.0" y="194.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="start" id="BPMNShape_start">
        <omgdc:Bounds height="30.0" width="30.0" x="90.0" y="193.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="task01" id="BPMNShape_task01">
        <omgdc:Bounds height="80.0" width="100.0" x="180.0" y="168.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="task02" id="BPMNShape_task02">
        <omgdc:Bounds height="80.0" width="100.0" x="345.0" y="168.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNEdge bpmnElement="sid-3BAB9DF2-1381-44E4-9551-E8052BB693FE" id="BPMNEdge_sid-3BAB9DF2-1381-44E4-9551-E8052BB693FE">
        <omgdi:waypoint x="280.0" y="208.0"></omgdi:waypoint>
        <omgdi:waypoint x="345.0" y="208.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="sid-B148A91B-4D70-4B51-BF56-C779E92C573A" id="BPMNEdge_sid-B148A91B-4D70-4B51-BF56-C779E92C573A">
        <omgdi:waypoint x="445.0" y="208.0"></omgdi:waypoint>
        <omgdi:waypoint x="510.0" y="208.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="sid-0BD9BF34-F3E5-4739-BC31-3D8E6625AD06" id="BPMNEdge_sid-0BD9BF34-F3E5-4739-BC31-3D8E6625AD06">
        <omgdi:waypoint x="120.0" y="208.0"></omgdi:waypoint>
        <omgdi:waypoint x="180.0" y="208.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
    </bpmndi:BPMNPlane>
  </bpmndi:BPMNDiagram>
</definitions>

java客户端代码（ActivitiTest01.java）：

package com.bug315;

import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngines;
import org.activiti.engine.RepositoryService;
import org.activiti.engine.RuntimeService;
import org.activiti.engine.TaskService;
import org.activiti.engine.runtime.ProcessInstance;
import org.activiti.engine.task.Task;

public class ActivitiTest01 {

	public static void main(String[] args) {
		// 创建流程引擎
		ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

		// 获取流程存储服务组件
		RepositoryService repositoryService = processEngine.getRepositoryService();

		// 获取运行时服务组件
		RuntimeService runtimeService = processEngine.getRuntimeService();

		// 获取流程任务组件
		TaskService taskService = processEngine.getTaskService();

		// 1、部署流程文件
		repositoryService.createDeployment()
				.addClasspathResource("bpmn/activiti_test01.bpmn20.xml").deploy();

		// 2、启动流程
		ProcessInstance processInstance =
				runtimeService.startProcessInstanceByKey("activiti_test01");
		System.out.println("流程实例ID=" + processInstance.getId());

		// 3、查询第一个任务
		Task task = taskService.createTaskQuery().singleResult();
		System.out.println("任务ID=" + task.getId() + "  任务名称=" + task.getName());
		taskService.complete(task.getId()); // 完成任务

		// 4、查询第二个任务
		task = taskService.createTaskQuery().singleResult();
		System.out.println("任务ID=" + task.getId() + "  任务名称=" + task.getName());
		taskService.complete(task.getId()); // 完成任务

		// 5、流程结束
		task = taskService.createTaskQuery().singleResult();
		System.out.println("任务结束（" + task + "）");
	}
}

运行结果：

  流程实例ID=1705

  任务ID=1708  任务名称=任务1

  任务ID=1710  任务名称=任务2

  任务结束（null）
